我在文章《在 Go 中如何使用有限状态机优雅解决程序中状态转换问题》中讲解了有限状态机的概念,并介绍了 Go 中有限状态机 fsm 包的使用。本篇文章,我将更进一步,直接通过解读源码的方式,让你深刻理解 fsm 是如何实现的,这一次你将彻底掌握有限状态机。

源码解读

废话不多说,我们直接上代码。

结构体

首先 fsm 包定义了一个结构体 FSM 用来表示状态机。

https://github.com/looplab/fsm/blob/main/fsm.go#L40

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
// FSM 是持有「当前状态」的状态机。
type FSM struct {
// FSM 当前状态
current string

// transitions 将「事件和原状态」映射到「目标状态」。
transitions map[eKey]string

// callbacks 将「回调类型和目标」映射到「回调函数」。
callbacks map[cKey]Callback

// transition 是内部状态转换函数,可以直接使用,也可以在异步状态转换时调用。
transition func()
// transitionerObj 用于调用 FSM 的 transition() 函数。
transitionerObj transitioner

// stateMu 保护对当前状态的访问。
stateMu sync.RWMutex
// eventMu 保护对 Event() 和 Transition() 两个函数的调用。
eventMu sync.Mutex

// metadata 可以用来存储和加载可能跨事件使用的数据
// 使用 SetMetadata() 和 Metadata() 方法来存储和加载数据。
metadata map[string]interface{}
// metadataMu 保护对元数据的访问。
metadataMu sync.RWMutex
}

我们知道,有限状态机中最重要的三个特征如下:

  • 状态(state)个数是有限的。
  • 任意一个时刻,只处于其中一种状态。
  • 某种条件下(触发某种 event),会从一种状态转变(transition)为另一种状态。

所以,<font style="color:rgb(33, 33, 33);">FSM</font> 结构体中一定包含与这些特征有关的字段。

current 表示状态机的当前状态。

transitions 用于记录状态转换规则,即定义触发某一事件时,允许从某一种状态,转换成另一种状态。它是一个 map 对象,其 keyeKey 类型:

1
2
3
4
5
6
7
8
// eKey is a struct key used for storing the transition map.
type eKey struct {
// event is the name of the event that the keys refers to.
event string

// src is the source from where the event can transition.
src string
}

eKey 类型用来记录事件和原状态。mapvaluestring 类型,用来记录目标状态。

callbacks 用于记录事件触发时的回调函数。它也是一个 map 对象,其 keycKey 类型:

1
2
3
4
5
6
7
8
9
10
// cKey is a struct key used for keeping the callbacks mapped to a target.
type cKey struct {
// target is either the name of a state or an event depending on which
// callback type the key refers to. It can also be "" for a non-targeted
// callback like before_event.
target string

// callbackType is the situation when the callback will be run.
callbackType int
}

cKey 类型用来记录目标和回调类型,其中目标可以是状态事件名称,回调类型可选值如下:

1
2
3
4
5
6
7
8
9
10
11
12
const (
// 未设置回调
callbackNone int = iota
// 事件触发前执行的回调
callbackBeforeEvent
// 离开旧状态前执行的回调
callbackLeaveState
// 进入新状态是执行的回调
callbackEnterState
// 事件完成时执行的回调
callbackAfterEvent
)

回调类型决定了回调函数的执行时机。

map 的 value 为回调函数,其声明类型如下:

1
2
3
// Callback is a function type that callbacks should use. Event is the current
// event info as the callback happens.
type Callback func(context.Context, *Event)

还记得回调函数是如何注册的吗?

1
2
3
4
5
6
fsm.Callbacks{
// 任一事件发生之前触发
"before_event": func(_ context.Context, e *fsm.Event) {
color.HiMagenta("| before event\t | %s | %s |", e.Src, e.Dst)
},
}

这里注册的 before_event 回调函数签名就是 Callback 类型。

当然这里还使用了 fsm.Callbacks 类型来注册,想必你已经猜到了 fsm.Callbacks 的类型:

1
2
// Callbacks is a shorthand for defining the callbacks in NewFSM.
type Callbacks map[string]Callback

接下来的 transitiontransitionerObj 两个属性是用来实现状态转换的,暂且留到后续使用时再来研究。

这里还有两个互斥锁,分别用来保护对当前状态的访问(stateMu),和保证事件触发时的操作并发安全(eventMu)。

最后 FSM 还提供了 metadatametadataMu 两个属性,这俩属性用于管理元数据信息,后文中我会演示其使用场景。

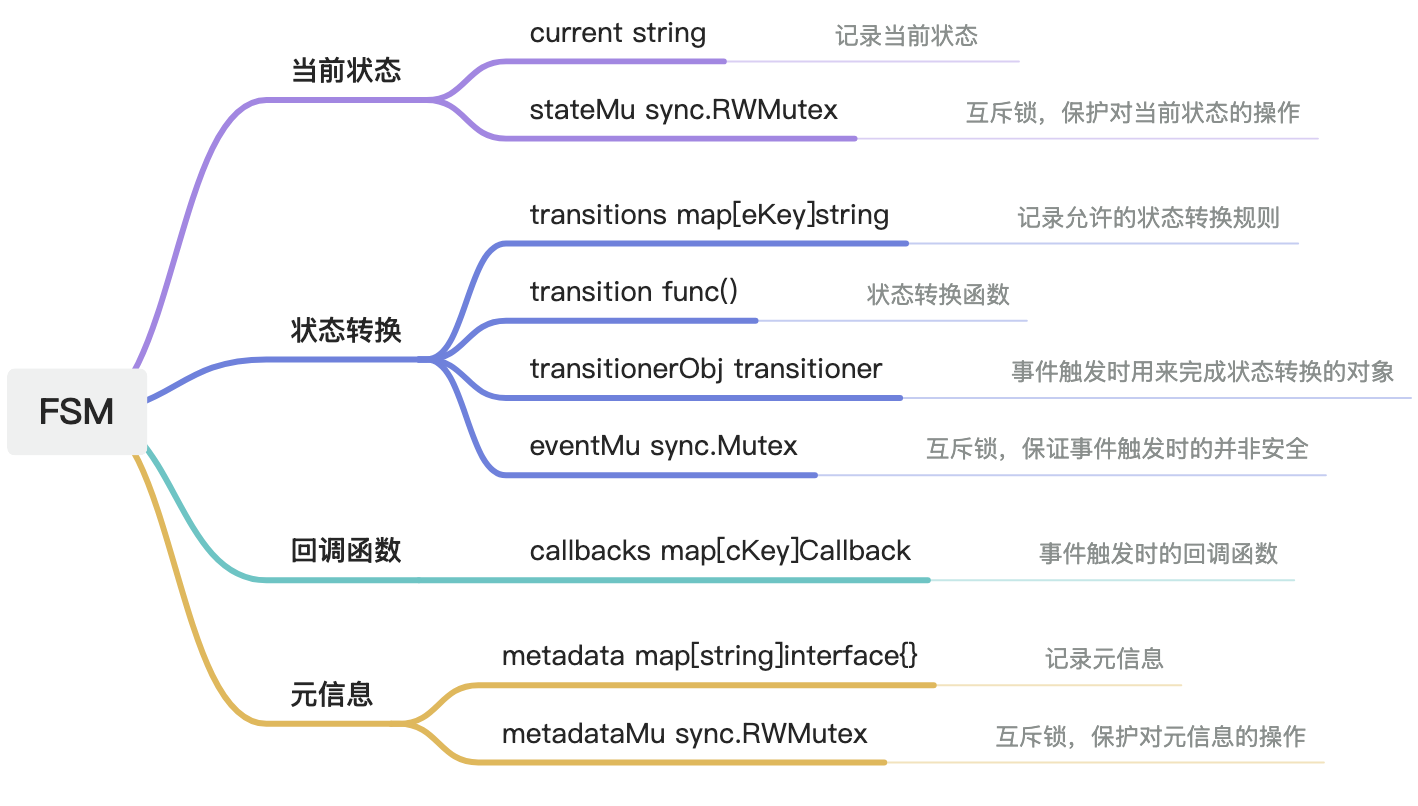

现在,我们可以总结一下 FSM 结构体定义:

FSM
FSM

接下来,我将对 FSM 结构体所实现的方法进行讲解。

方法

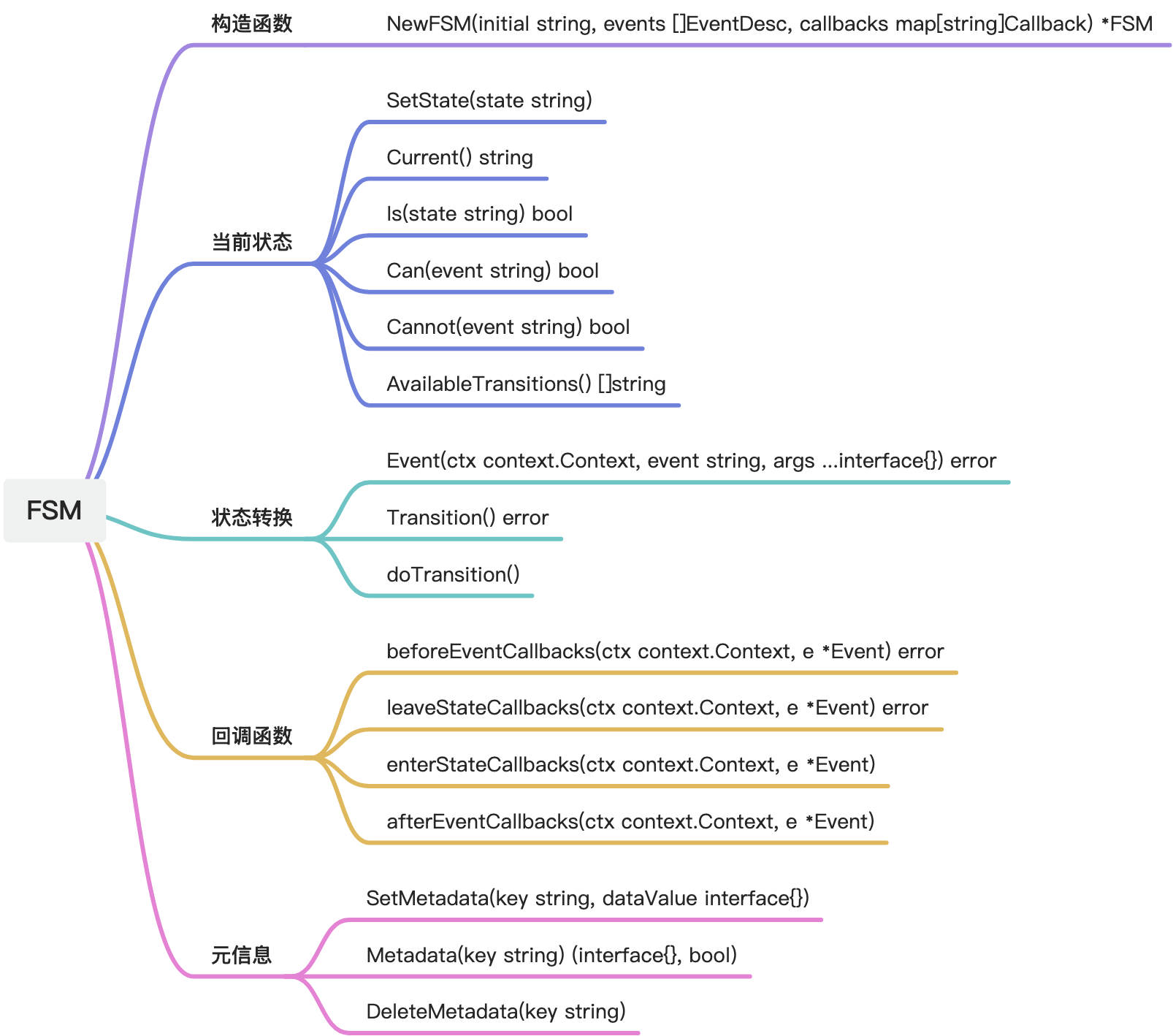

我们先来看一下 FSM 结构体都提供了哪些方法和能力:

FSM
FSM

这里列出了 FSM 结构体实现的所有方法,并且做了分类,你先有个感官上的认识,接下来我们依次解读。

构造函数

我们最先要分析的源码,当然是 FSM 结构体的构造函数了,其实现如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
func NewFSM(initial string, events []EventDesc, callbacks map[string]Callback) *FSM {
// 构造有限状态机 FSM
f := &FSM{
transitionerObj: &transitionerStruct{}, // 状态转换器,使用默认实现
current: initial, // 当前状态
transitions: make(map[eKey]string), // 存储「事件和原状态」到「目标状态」的转换规则映射
callbacks: make(map[cKey]Callback), // 回调函数映射表
metadata: make(map[string]interface{}), // 元信息
}

// 构建 f.transitions map,并且存储所有的「事件」和「状态」集合
allEvents := make(map[string]bool) // 存储所有事件的集合
allStates := make(map[string]bool) // 存储所有状态的集合
for _, e := range events { // 遍历事件列表,提取并存储所有事件和状态
for _, src := range e.Src {
f.transitions[eKey{e.Name, src}] = e.Dst
allStates[src] = true
allStates[e.Dst] = true
}
allEvents[e.Name] = true
}

// 提取「回调函数」到「事件和原状态」的映射关系,并注册到 callbacks
for name, fn := range callbacks {
var target string // 目标:状态/事件
var callbackType int // 回调类型(决定了调用顺序)

// 根据回调函数名称前缀分类
switch {
// 事件触发前执行
case strings.HasPrefix(name, "before_"):
target = strings.TrimPrefix(name, "before_")
if target == "event" { // 全局事件前置钩子(任何事件触发都会调用,如用于日志记录场景)
target = "" // 将 target 置空
callbackType = callbackBeforeEvent
} else if _, ok := allEvents[target]; ok { // 在特定事件前执行
callbackType = callbackBeforeEvent
}
// 离开当前状态前执行
case strings.HasPrefix(name, "leave_"):
target = strings.TrimPrefix(name, "leave_")
if target == "state" { // 全局状态离开钩子
target = ""
callbackType = callbackLeaveState
} else if _, ok := allStates[target]; ok { // 离开旧状态前执行
callbackType = callbackLeaveState
}
// 进入新状态后执行
case strings.HasPrefix(name, "enter_"):
target = strings.TrimPrefix(name, "enter_")
if target == "state" { // 全局状态进入钩子
target = ""
callbackType = callbackEnterState
} else if _, ok := allStates[target]; ok { // 进入新状态后执行
callbackType = callbackEnterState
}
// 事件完成后执行
case strings.HasPrefix(name, "after_"):
target = strings.TrimPrefix(name, "after_")
if target == "event" { // 全局事件后置钩子
target = ""
callbackType = callbackAfterEvent
} else if _, ok := allEvents[target]; ok { // 事件完成后执行
callbackType = callbackAfterEvent
}
// 处理未加前缀的回调(简短版本)
default:
target = name // 状态/事件
if _, ok := allStates[target]; ok { // 如果 target 为某个状态,则 callbackType 会置为与 enter_[target] 相同
callbackType = callbackEnterState
} else if _, ok := allEvents[target]; ok { // 如果 target 为某个事件,则 callbackType 会置为与 after_[target] 相同
callbackType = callbackAfterEvent
}
}

// 记录 callbacks map
if callbackType != callbackNone {
// key: callbackType(用于决定执行顺序) + target(如果是全局钩子,则 target 为空,否则,target 为状态/事件)
// val: 事件触发时需要执行的回调函数
f.callbacks[cKey{target, callbackType}] = fn
}
}

return f
}

构造函数内部代码比较多,我们可以将它的核心逻辑分为 3 块,分别是:构造有限状态机 FSM、记录事件(event)和状态(state)、注册回调函数。

构造有限状态机 FSM 部分的代码比较简单:

1
2
3
4
5
6
7
8
// 构造有限状态机 FSM
f := &FSM{
transitionerObj: &transitionerStruct{}, // 状态转换器,使用默认实现
current: initial, // 当前状态
transitions: make(map[eKey]string), // 存储「事件和原状态」到「目标状态」的转换规则映射
callbacks: make(map[cKey]Callback), // 回调函数映射表
metadata: make(map[string]interface{}), // 元信息
}

使用函数参数 initial 作为状态机的当前状态,几个 map 类型的属性,都赋予了默认值。

接下来的部分代码逻辑用于记录事件(event)和状态(state):

1
2
3
4
5
6
7
8
9
10
11
// 构建 f.transitions map,并且存储所有的「事件」和「状态」集合
allEvents := make(map[string]bool) // 存储所有事件的集合
allStates := make(map[string]bool) // 存储所有状态的集合
for _, e := range events { // 遍历事件列表,提取并存储所有事件和状态
for _, src := range e.Src {
f.transitions[eKey{e.Name, src}] = e.Dst
allStates[src] = true
allStates[e.Dst] = true
}
allEvents[e.Name] = true
}

这里 allEventsallStates 都是集合类型(Set),分别用于记录所有注册的事件和状态。

最后这一部分代码用来注册回调函数:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
for name, fn := range callbacks {
var target string // 目标:状态/事件
var callbackType int // 回调类型(决定了调用顺序)

// 根据回调函数名称前缀分类
switch {
// 事件触发前执行
case strings.HasPrefix(name, "before_"):
target = strings.TrimPrefix(name, "before_")
if target == "event" { // 全局事件前置钩子(任何事件触发都会调用,如用于日志记录场景)
target = "" // 将 target 置空
callbackType = callbackBeforeEvent
} else if _, ok := allEvents[target]; ok { // 在特定事件前执行
callbackType = callbackBeforeEvent
}
...
}

// 记录 callbacks map
if callbackType != callbackNone {
// key: callbackType(用于决定执行顺序) + target(如果是全局钩子,则 target 为空,否则,target 为状态/事件)
// val: 事件触发时需要执行的回调函数
f.callbacks[cKey{target, callbackType}] = fn
}
}

这里遍历了 callbacks 列表,并根据回调函数名称前缀分类,然后注册到 f.callbacks 属性的 map 对象中。

NOTE:

代码注释中的“钩子”就代表回调函数,只不过是另一种叫法罢了。

我们再来回顾一下回调函数是如何注册的:

1
2
3
fsm.Callbacks{
"before_event": func(_ context.Context, e *fsm.Event) { ... },
}

这个参数被传入构造函数后,会进入 strings.HasPrefix(name, "before_") 这个 case,然后 if target == "event" 成立,此时 target 将会被置空,回调类型 callbackType 将被赋值为 callbackBeforeEvent。如果我们注册的是 before_closed 回调函数,则 target 值为 closed。对于 target 不同处理,将决定最后回调函数的执行顺序。我们暂且不继续深入,留个悬念,后续解读回调函数相关的源码,你就能白为什么了。

不过,我还要特别强调一下 default 分支的 case:

1
2
3
4
5
6
7
8
default:
target = name // 状态/事件
if _, ok := allStates[target]; ok { // 如果 target 为某个状态,则 callbackType 会置为与 enter_[target] 相同,即二者等价
callbackType = callbackEnterState
} else if _, ok := allEvents[target]; ok { // 如果 target 为某个事件,则 callbackType 会置为与 after_[target] 相同,即二者等价
callbackType = callbackAfterEvent
}
}

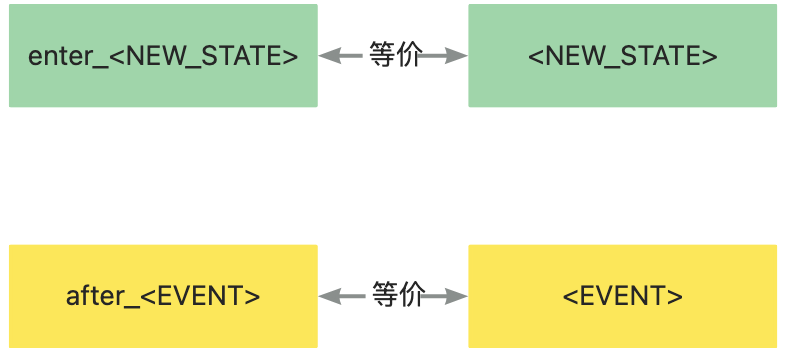

还记得在上一篇文章中我提到过,注册 closed 事件等价于 enter_closed 事件吗?就是在 default 这个 case 中实现的。

FSM Event
FSM Event

对于构造函数的讲解就到这里,里面一些具体的代码细节你可能现在有点发懵,没关系,接着往下看,你的疑惑都将被解开。

当前状态

接着,我们来看一下与当前状态相关的这几个方法源码是如何实现的,它们的代码其实都很简单,我就不一一解读了,我把源码贴在这里,你一看就能明白:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
// Current 返回 FSM 的当前状态。
func (f *FSM) Current() string {
f.stateMu.RLock()
defer f.stateMu.RUnlock()
return f.current
}

// Is 判断 FSM 当前状态是否为指定状态。
func (f *FSM) Is(state string) bool {
f.stateMu.RLock()
defer f.stateMu.RUnlock()
return state == f.current
}

// SetState 将 FSM 从当前状态转移到指定状态。
// 此调用不触发任何回调函数(如果定义)。
func (f *FSM) SetState(state string) {
f.stateMu.Lock()
defer f.stateMu.Unlock()
f.current = state
}

// Can 判断 FSM 在当前状态下,是否可以触发指定事件,如果可以,则返回 true。
func (f *FSM) Can(event string) bool {
f.eventMu.Lock()
defer f.eventMu.Unlock()
f.stateMu.RLock()
defer f.stateMu.RUnlock()
_, ok := f.transitions[eKey{event, f.current}]
return ok && (f.transition == nil)
}

func (f *FSM) Cannot(event string) bool {
return !f.Can(event)
}

// AvailableTransitions 返回当前状态下可用的转换列表。
func (f *FSM) AvailableTransitions() []string {
f.stateMu.RLock()
defer f.stateMu.RUnlock()
var transitions []string
for key := range f.transitions {
if key.src == f.current {
transitions = append(transitions, key.event)
}
}
return transitions
}
状态转换

与状态转换相关的方法可以说是 FSM 最重要的方法了。

我们先来看 Event 方法的实现:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
// Event 通过指定事件名称触发状态转换
func (f *FSM) Event(ctx context.Context, event string, args ...interface{}) error {
f.eventMu.Lock() // 事件互斥锁锁定

// 为了始终解锁事件互斥锁(eventMu),此处添加了 defer 防止状态转换完成后执行 enter/after 回调时仍持有锁;
// 因为这些回调可能触发新的状态转换,故在下方代码中需要显式解锁
var unlocked bool // 标记是否已经解锁
defer func() {
if !unlocked { // 如果下方的逻辑已经显式操作过解锁,defer 中无需重复解锁
f.eventMu.Unlock()
}
}()

f.stateMu.RLock() // 获取状态读锁
defer f.stateMu.RUnlock()

// NOTE: 之前的转换尚未完成
if f.transition != nil {
// 上一次状态转换还未完成,返回"前一个转换未完成"错误
return InTransitionError{event}
}

// NOTE: 事件 event 在当前状态 current 下是否适用,即是否在 transitions 表中
dst, ok := f.transitions[eKey{event, f.current}]
if !ok { // 无效事件
for ekey := range f.transitions {
if ekey.event == event {
// 事件和当前状态不对应
return InvalidEventError{event, f.current}
}
}
// 未定义的事件
return UnknownEventError{event}
}

ctx, cancel := context.WithCancel(ctx)
defer cancel()
// 构造一个事件对象
e := &Event{f, event, f.current, dst, nil, args, false, false, cancel}

// NOTE: 执行 before 钩子
err := f.beforeEventCallbacks(ctx, e)
if err != nil {
return err
}

// NOTE: 当前状态等于目标状态,无需转换
if f.current == dst {
f.stateMu.RUnlock()
defer f.stateMu.RLock()
f.eventMu.Unlock()
unlocked = true
// NOTE: 执行 after 钩子
f.afterEventCallbacks(ctx, e)
return NoTransitionError{e.Err}
}

// 定义状态转换闭包函数
transitionFunc := func(ctx context.Context, async bool) func() {
return func() {
if ctx.Err() != nil {
if e.Err == nil {
e.Err = ctx.Err()
}
return
}

f.stateMu.Lock()
f.current = dst // 状态转换
f.transition = nil // NOTE: 标记状态转换完成
f.stateMu.Unlock()

// 显式解锁 eventMu 事件互斥锁,允许 enterStateCallbacks 回调函数触发新的状态转换操作(避免死锁)
// 对于异步状态转换,无需显式解锁,锁已在触发异步操作时释放
if !async {
f.eventMu.Unlock()
unlocked = true
}
// NOTE: 执行 enter 钩子
f.enterStateCallbacks(ctx, e)
// NOTE: 执行 after 钩子
f.afterEventCallbacks(ctx, e)
}
}

// 记录状态转换函数(这里标记为同步转换)
f.transition = transitionFunc(ctx, false)

// NOTE: 执行 leave 钩子
if err = f.leaveStateCallbacks(ctx, e); err != nil {
if _, ok := err.(CanceledError); ok {
f.transition = nil // NOTE: 如果通过 ctx 取消了,则标记为 nil,无需转换
} else if asyncError, ok := err.(AsyncError); ok { // NOTE: 如果是 AsyncError,说明是异步转换
// 为异步操作创建独立上下文,以便异步状态转换正常工作
// 这个新的 ctx 实际上已经脱离了原始 ctx,原 ctx 取消不会影响当前 ctx
// 不过新的 ctx 保留了原始 ctx 的值,所有通过 ctx 传递的值还可以继续使用
ctx, cancel := uncancelContext(ctx)
e.cancelFunc = cancel // 绑定新取消函数
asyncError.Ctx = ctx // 传递新上下文
asyncError.CancelTransition = cancel // 暴露取消接口
f.transition = transitionFunc(ctx, true) // NOTE: 标记为异步转换状态
// NOTE: 如果是异步转换,直接返回,不会同步调用 f.doTransition(),需要用户手动调用 f.Transition() 来触发状态转换
return asyncError
}
return err
}

// Perform the rest of the transition, if not asynchronous.
f.stateMu.RUnlock()
defer f.stateMu.RLock()
err = f.doTransition() // NOTE: 执行状态转换逻辑,即调用 f.transition()
if err != nil {
return InternalError{}
}

return e.Err
}

因为 Event 是核心方法,所以源码会比较多,我们一起来梳理下核心逻辑。

首先,Event 方法会判断上一次的状态转换是否完成:

1
2
3
4
5
// NOTE: 之前的转换尚未完成
if f.transition != nil {
// 上一次状态转换还未完成,返回"前一个转换未完成"错误
return InTransitionError{event}
}

是否转换完成的标志是 f.transition 是否为 nil,如果上一次状态转换尚未完成,则返回一个 Sentinel Error。

接着,需要判断当前触发的事件是否有效:

1
2
3
4
5
6
7
8
9
10
11
12
// NOTE: 事件 event 在当前状态 current 下是否适用,即是否在 transitions 表中
dst, ok := f.transitions[eKey{event, f.current}]
if !ok { // 无效事件
for ekey := range f.transitions {
if ekey.event == event {
// 事件和当前状态不对应
return InvalidEventError{event, f.current}
}
}
// 未定义的事件
return UnknownEventError{event}
}

前文中我们说过 f.transitions 用于记录状态转换规则,即定义触发某一事件时,允许从某一种状态,转换成另一种状态。

如果在 f.transitions 表中查不到任何一条与当前状态和事件对应的数据,则表示无效事件,同样会返回指定的 Sentinel Error。

这些检查都通过后,就会构造一个事件对象:

1
2
3
4
ctx, cancel := context.WithCancel(ctx)
defer cancel()
// 构造一个事件对象
e := &Event{f, event, f.current, dst, nil, args, false, false, cancel}

接下来,就到了状态转换的核心逻辑了。而所有的回调函数,也是在这个时候开始触发执行的。

在执行状态转换之前,首先要执行的就是 before 类回调函数:

1
2
3
4
5
// NOTE: 执行 before 钩子
err := f.beforeEventCallbacks(ctx, e)
if err != nil {
return err
}

执行完 before 类回调函数,会再对状态做一次检查:

1
2
3
4
5
6
7
8
9
10
// NOTE: 当前状态等于目标状态,无需转换
if f.current == dst {
f.stateMu.RUnlock()
defer f.stateMu.RLock()
f.eventMu.Unlock()
unlocked = true
// NOTE: 执行 after 钩子
f.afterEventCallbacks(ctx, e)
return NoTransitionError{e.Err}
}

如果状态机的当前状态等于目标状态,则无需状态转换,那么直接执行 after 类回调函数就行了,最终返回指定的 Sentinel Error。

否则,需要进行状态转换。此时,状态转换也不会直接进行,而是会定义一个状态转换闭包函数并赋值给 f.transition

1
2
3
4
5
6
7
8
9
// 定义状态转换闭包函数
transitionFunc := func(ctx context.Context, async bool) func() {
return func() {
...
}
}

// 记录状态转换函数(这里标记为同步转换)
f.transition = transitionFunc(ctx, false)

状态转换函数第二个参数用来标记同步转换还是异步转换,这里标记为同步转换。对于异步转换逻辑,我们后面再来讲解。

接下来会先执行 leave 类的回调函数:

1
2
3
4
// NOTE: 执行 leave 钩子
if err = f.leaveStateCallbacks(ctx, e); err != nil {
...
}

这是调用的第二个回调函数。

最后,终于到了执行状态转换的逻辑了:

1
2
3
4
err = f.doTransition() // NOTE: 执行状态转换逻辑,即调用 f.transition()
if err != nil {
return InternalError{}
}

这里调用了 f.doTransition() 函数,其定义如下:

1
2
3
4
// doTransition wraps transitioner.transition.
func (f *FSM) doTransition() error {
return f.transitionerObj.transition(f)
}

可以发现,其内部正式调用了 f.transitionerObj 属性的 transition 方法。

还记得 f.transitionerObj 属性是何时赋值吗?在 NewFSM 构造函数中,其赋值如下:

1
2
3
4
5
6
7
8
// 构造有限状态机 FSM
f := &FSM{
transitionerObj: &transitionerStruct{}, // 状态转换器,使用默认实现
current: initial, // 当前状态
transitions: make(map[eKey]string), // 存储「事件和原状态」到「目标状态」的转换规则映射
callbacks: make(map[cKey]Callback), // 回调函数映射表
metadata: make(map[string]interface{}), // 元信息
}

所以我们需要看一下 transitionerStruct 的具体实现:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
// transitioner 是 FSM 的状态转换函数接口。
type transitioner interface {
transition(*FSM) error
}

// 状态转换接口的默认实现
type transitionerStruct struct{}

// Transition completes an asynchronous state change.
//
// The callback for leave_<STATE> must previously have called Async on its
// event to have initiated an asynchronous state transition.
func (t transitionerStruct) transition(f *FSM) error {
if f.transition == nil {
return NotInTransitionError{}
}
f.transition()
return nil
}

f.transitionerObj 属性声明的是 transitioner 接口类型,而 transitionerStruct 结构体则是这个接口的默认实现。

transitionerStruct.transition 方法内部最终还是在调用 f.transition() 方法。

f.transition 方法,也就是前文中定义的那个闭包函数:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
// 定义状态转换闭包函数
transitionFunc := func(ctx context.Context, async bool) func() {
return func() {
if ctx.Err() != nil {
if e.Err == nil {
e.Err = ctx.Err()
}
return
}

f.stateMu.Lock()
f.current = dst // 状态转换
f.transition = nil // NOTE: 标记状态转换完成
f.stateMu.Unlock()

// 显式解锁 eventMu 事件互斥锁,允许 enterStateCallbacks 回调函数触发新的状态转换操作(避免死锁)
// 对于异步状态转换,无需显式解锁,锁已在触发异步操作时释放
if !async {
f.eventMu.Unlock()
unlocked = true
}
// NOTE: 执行 enter 钩子
f.enterStateCallbacks(ctx, e)
// NOTE: 执行 after 钩子
f.afterEventCallbacks(ctx, e)
}
}

// 记录状态转换函数(这里标记为同步转换)
f.transition = transitionFunc(ctx, false)

闭包函数的 async 参数用来标记同步或异步,我们暂且不关心异步,这里只关注同步逻辑。

其实,这里的核心逻辑就是完成状态转换:

1
2
f.current = dst    // 状态转换
f.transition = nil // NOTE: 标记状态转换完成

状态转换完成后,将 f.transition 标记为 nil。所以根据这个属性的值,就能判断上一次状态转换是否完成。

状态转换完成后,依次执行 enterafter 类回调函数:

1
2
3
4
// NOTE: 执行 enter 钩子
f.enterStateCallbacks(ctx, e)
// NOTE: 执行 after 钩子
f.afterEventCallbacks(ctx, e)

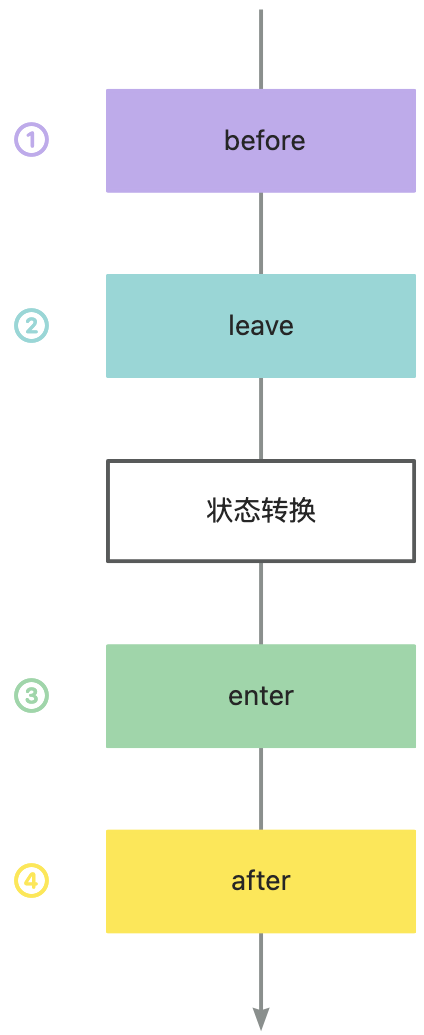

根据 Event 方法的源码走读,我们可以总结出状态转换的核心流程如下:

FSM Event
FSM Event

本小节最后再贴一下 Transition 方法的源码:

1
2
3
4
5
6
// Transition wraps transitioner.transition.
func (f *FSM) Transition() error {
f.eventMu.Lock()
defer f.eventMu.Unlock()
return f.doTransition()
}
回调函数

现在,我们来看一下回调函数的具体实现:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
// beforeEventCallbacks calls the before_ callbacks, first the named then the
// general version.
func (f *FSM) beforeEventCallbacks(ctx context.Context, e *Event) error {
if fn, ok := f.callbacks[cKey{e.Event, callbackBeforeEvent}]; ok {
fn(ctx, e)
if e.canceled {
return CanceledError{e.Err}
}
}
if fn, ok := f.callbacks[cKey{"", callbackBeforeEvent}]; ok {
fn(ctx, e)
if e.canceled {
return CanceledError{e.Err}
}
}
return nil
}

// leaveStateCallbacks calls the leave_ callbacks, first the named then the
// general version.
func (f *FSM) leaveStateCallbacks(ctx context.Context, e *Event) error {
if fn, ok := f.callbacks[cKey{f.current, callbackLeaveState}]; ok {
fn(ctx, e)
if e.canceled {
return CanceledError{e.Err}
} else if e.async { // NOTE: 异步信号
return AsyncError{Err: e.Err}
}
}
if fn, ok := f.callbacks[cKey{"", callbackLeaveState}]; ok {
fn(ctx, e)
if e.canceled {
return CanceledError{e.Err}
} else if e.async {
return AsyncError{Err: e.Err}
}
}
return nil
}

// enterStateCallbacks calls the enter_ callbacks, first the named then the
// general version.
func (f *FSM) enterStateCallbacks(ctx context.Context, e *Event) {
if fn, ok := f.callbacks[cKey{f.current, callbackEnterState}]; ok {
fn(ctx, e)
}
if fn, ok := f.callbacks[cKey{"", callbackEnterState}]; ok {
fn(ctx, e)
}
}

// afterEventCallbacks calls the after_ callbacks, first the named then the
// general version.
func (f *FSM) afterEventCallbacks(ctx context.Context, e *Event) {
if fn, ok := f.callbacks[cKey{e.Event, callbackAfterEvent}]; ok {
fn(ctx, e)
}
if fn, ok := f.callbacks[cKey{"", callbackAfterEvent}]; ok {
fn(ctx, e)
}
}

细心观察,你会发现这几个回调函数逻辑其实套路一样,都是先匹配 cKeytarget 值为 e.Event 回调函数来执行,然后再匹配 target 值为 "" 的回调函数来执行。

还记得 target 何时才会为空吗?我们一起回顾下 NewFSM 中的代码段:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
// 根据回调函数名称前缀分类
switch {
// 事件触发前执行
case strings.HasPrefix(name, "before_"):
target = strings.TrimPrefix(name, "before_")
if target == "event" { // 全局事件前置钩子(任何事件触发都会调用,如用于日志记录场景)
target = "" // 将 target 置空
callbackType = callbackBeforeEvent
} else if _, ok := allEvents[target]; ok { // 在特定事件前执行
callbackType = callbackBeforeEvent
}
// 离开当前状态前执行
case strings.HasPrefix(name, "leave_"):
target = strings.TrimPrefix(name, "leave_")
if target == "state" { // 全局状态离开钩子
target = ""
callbackType = callbackLeaveState
} else if _, ok := allStates[target]; ok { // 离开旧状态前执行
callbackType = callbackLeaveState
}

target 的值为 event/state 是,就会标记为 ""

所以,我们可以得出结论:xxx_eventxxx_state 回调函数,会晚于 xxx_<EVENT>xxx_<STATE> 而执行。

那么,至此我们就理清了状态转换时所有的回调函数执行顺序:

FSM Event
FSM Event

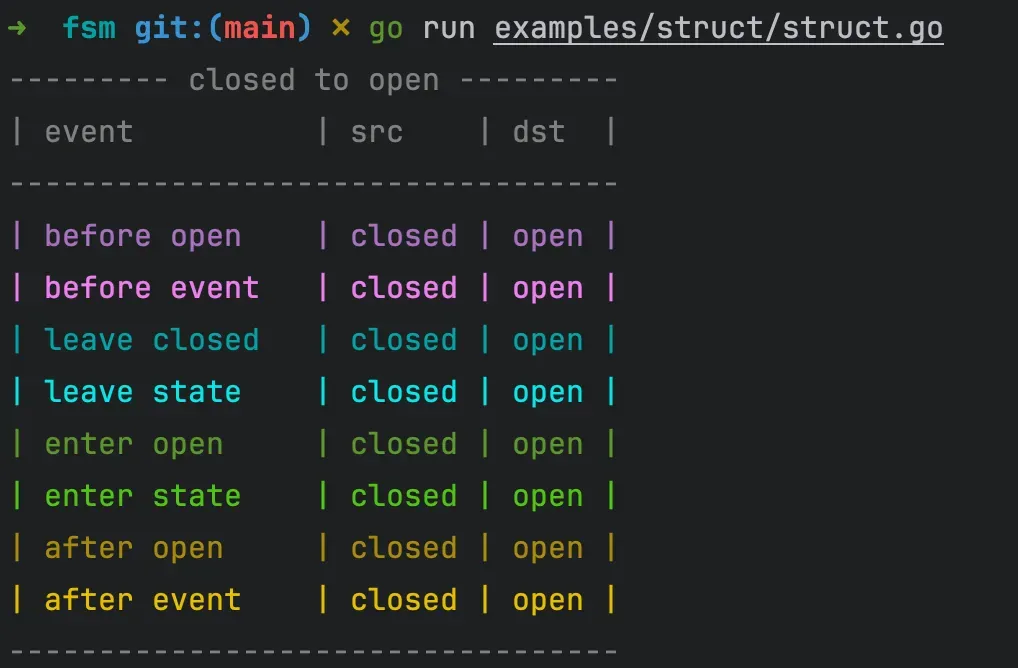

而这一结论,与我们在上一篇文章中讲解的示例程序执行输出结果保持一致:

FSM Event
FSM Event

此外,不知道你有没有发现,其实我在上一篇文章中挖了一个坑没有详细讲解。

在前一篇文章中,我们定义了如下状态转换规则:

1
2
3
4
fsm.Events{
{Name: "open", Src: []string{"closed"}, Dst: "open"},
{Name: "close", Src: []string{"open"}, Dst: "closed"},
},

细心的你可能已经发现,其实第一条规则中,事件和目标状态,都叫 open;而第二条规则中,事件叫 close,目标状态叫 closed

那么你有没有思考过,当事件和目标状态同名时,即在这里 open 既是 event 又是 state,那么定义如下回调函数,这个回调函数是属于 event 还是 state 呢?

1
2
3
"open": func(_ context.Context, e *fsm.Event) {
color.Green("| enter open\t | %s | %s |", e.Src, e.Dst)
},

我们知道,<NEW_STATE>enter_<NEW_STATE> 的简写形式,而 <EVENT> 又是 after_<EVENT> 的简写形式。

我们还知道,这段逻辑是在 NewFSM 中的 default case 代码中实现的:

1
2
3
4
5
6
7
8
// 处理未加前缀的回调(简短版本)
default:
target = name // 状态/事件
if _, ok := allStates[target]; ok { // 如果 target 为某个状态,则 callbackType 会置为与 enter_[target] 相同
callbackType = callbackEnterState
} else if _, ok := allEvents[target]; ok { // 如果 target 为某个事件,则 callbackType 会置为与 after_[target] 相同
callbackType = callbackAfterEvent
}

而这段代码中,优先使用 allStates[target] 来匹配 target,即 open 会优先当作 state 来处理。

至此,关于回调函数的全部逻辑才算梳理完成。

元信息

FSM 对于元信息的操作非常简单,所有涉及元信息操作的方法源码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
// Metadata 返回存储在元信息中的值
func (f *FSM) Metadata(key string) (interface{}, bool) {
f.metadataMu.RLock()
defer f.metadataMu.RUnlock()
dataElement, ok := f.metadata[key]
return dataElement, ok
}

// SetMetadata 存储 key、val 到元信息中
func (f *FSM) SetMetadata(key string, dataValue interface{}) {
f.metadataMu.Lock()
defer f.metadataMu.Unlock()
f.metadata[key] = dataValue
}

// DeleteMetadata 从元信息中删除指定 key 对应的数据
func (f *FSM) DeleteMetadata(key string) {
f.metadataMu.Lock()
delete(f.metadata, key)
f.metadataMu.Unlock()
}

至于元信息有什么用,我将用一个示例进行讲解。

使用示例

对于 FSM 的元信息和异步状态转换操作,仅通过阅读源码,可能无法体会其使用场景。本小节将分别使用两个示例对其进行演示,以此来加深你的理解。

元信息使用

对于有限状态机中元信息的使用,我写了一个使用示例:

https://github.com/jianghushinian/blog-go-example/blob/main/fsm/examples/data/data.go

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
package main

import (
"context"
"fmt"

"github.com/looplab/fsm"
)

// NOTE: 将 FSM 作为生产者消费者使用

func main() {
fsm := fsm.NewFSM(
"idle",
fsm.Events{
// 生产者
{Name: "produce", Src: []string{"idle"}, Dst: "idle"},
// 消费者
{Name: "consume", Src: []string{"idle"}, Dst: "idle"},
// 清理数据
{Name: "remove", Src: []string{"idle"}, Dst: "idle"},
},
fsm.Callbacks{
// 生产者
"produce": func(_ context.Context, e *fsm.Event) {
dataValue := "江湖十年"
e.FSM.SetMetadata("message", dataValue)
fmt.Printf("produced data: %s\n", dataValue)
},
// 消费者
"consume": func(_ context.Context, e *fsm.Event) {
data, ok := e.FSM.Metadata("message")
if ok {
fmt.Printf("consume data: %s\n", data)
}
},
// 清理数据
"remove": func(_ context.Context, e *fsm.Event) {
e.FSM.DeleteMetadata("message")
if _, ok := e.FSM.Metadata("message"); !ok {
fmt.Println("removed data")
}
},
},
)

fmt.Printf("current state: %s\n", fsm.Current())

err := fsm.Event(context.Background(), "produce")
if err != nil {
fmt.Printf("produce err: %s\n", err)
}

fmt.Printf("current state: %s\n", fsm.Current())

err = fsm.Event(context.Background(), "consume")
if err != nil {
fmt.Printf("consume err: %s\n", err)
}

fmt.Printf("current state: %s\n", fsm.Current())

err = fsm.Event(context.Background(), "remove")
if err != nil {
fmt.Printf("remove err: %s\n", err)
}

fmt.Printf("current state: %s\n", fsm.Current())
}

在这个示例中,将 FSM 作为了生产者消费者来使用。而数据的传递,正是通过元信息(FSM.metadata)来实现的。

  • FSM.SetMetadata 用于设置元信息。
  • FSM.Metadata 用于获取元信息。
  • FSM.DeleteMetadata 则用于清理元信息。

执行示例代码,得到输出如下:

1
2
3
4
5
6
7
8
9
10
11
$ go run examples/data/data.go
current state: idle
produced data: 江湖十年
produce err: no transition
current state: idle
consume data: 江湖十年
consume err: no transition
current state: idle
removed data
remove err: no transition
current state: idle

可以发现,在数据的传递过程中,我们得到了 no transition 错误,而这个错误其实我们之前有解读过,是在 Event 方法如下代码段中产生的:

1
2
3
4
5
6
7
8
9
10
// NOTE: 当前状态等于目标状态,无需转换
if f.current == dst {
f.stateMu.RUnlock()
defer f.stateMu.RLock()
f.eventMu.Unlock()
unlocked = true
// NOTE: 执行 after 钩子
f.afterEventCallbacks(ctx, e)
return NoTransitionError{e.Err}
}

因为 FSM 的状态始终是 idle,尚未发生状态转换,所以会返回 NoTransitionError 这个 Sentinel Error。

所以,我们只需要忽略这个 NoTransitionError,那么就能把状态机 FSM 当作生产者消费者来使用。

当然要实现生产者消费者功能我们有很多其他的选择,这个示例主要是作为演示,让我们能够清晰的知道 FSM 提供的元信息功能如何使用。

异步示例

FSM 源码解读的过程中,我有意避而不谈异步状态转换。是因为没有示例的讲解,直接阅读源码,不太容易理解。

我在这里为你演示一个示例,让你来体会一下异步状态转换的用法:

https://github.com/jianghushinian/blog-go-example/blob/main/fsm/examples/async/async_transition.go

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
package main

import (
"context"
"errors"
"fmt"

"github.com/looplab/fsm"
)

// NOTE: 异步状态转换

func main() {
// 构造有限状态机
f := fsm.NewFSM(
"start",
fsm.Events{
{Name: "run", Src: []string{"start"}, Dst: "end"},
},
fsm.Callbacks{
// 注册 leave_<OLD_STATE> 回调函数
"leave_start": func(_ context.Context, e *fsm.Event) {
e.Async() // NOTE: 标记为异步,触发事件时不进行状态转换
},
},
)

// NOTE: 触发 run 事件,但不会完整状态转换
err := f.Event(context.Background(), "run")

// NOTE: Sentinel Error `fsm.AsyncError` 标识异步状态转换
var asyncError fsm.AsyncError
ok := errors.As(err, &asyncError)
if !ok {
panic(fmt.Sprintf("expected error to be 'AsyncError', got %v", err))
}

// NOTE: 主动执行状态转换操作
if err = f.Transition(); err != nil {
panic(fmt.Sprintf("Error encountered when transitioning: %v", err))
}

// NOTE: 当前状态
fmt.Printf("current state: %s\n", f.Current())
}

示例中,在构造有限状态机对象 f 时,为其注册了 leave_start 回调函数,这个回调函数是异步状态转换的关键所在。其内部通过 e.Async() 将事件标记为异步,这样在事件触发时,就不会执行状态转换逻辑。

接着,代码中触发 run 事件。不过由于 e.Async() 的操作,事件触发时不会进行状态转换,而是返回 Sentinel Error fsm.AsyncError,这个错误用于标识这是一个异步操作,尚未进行状态转换。

接下来,我们主动调用 f.Transition() 来执行状态转换操作。

最终,打印 FSM 当前状态。

执行示例代码,得到输出如下:

1
2
$ go run examples/async/async_transition.go
current state: end

这个玩法,将触发事件和状态转换操作进行了分离,使得我们可以主动控制状态转换的时机。

这个示例的关键步骤是在 leave_start 回调函数中的 e.Async() 逻辑,将当前事件标记为了异步。

首先,Event 对象其实也是一个结构体,它有一个属性 asynce.Async() 逻辑如下:

1
2
3
func (e *Event) Async() {
e.async = true
}

leave_start 回调函数,是在调用 *FSM.Event 方法时触发的:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// NOTE: 执行 leave 钩子
if err = f.leaveStateCallbacks(ctx, e); err != nil {
if _, ok := err.(CanceledError); ok {
f.transition = nil // NOTE: 如果通过 ctx 取消了,则标记为 nil,无需转换
} else if asyncError, ok := err.(AsyncError); ok { // NOTE: 如果是 AsyncError,说明是异步转换
// 为异步操作创建独立上下文,以便异步状态转换正常工作
// 这个新的 ctx 实际上已经脱离了原始 ctx,原 ctx 取消不会影响当前 ctx
// 不过新的 ctx 保留了原始 ctx 的值,所有通过 ctx 传递的值还可以继续使用
ctx, cancel := uncancelContext(ctx)
e.cancelFunc = cancel // 绑定新取消函数
asyncError.Ctx = ctx // 传递新上下文
asyncError.CancelTransition = cancel // 暴露取消接口
f.transition = transitionFunc(ctx, true) // NOTE: 标记为异步转换状态
// NOTE: 如果是异步转换,直接返回,不会同步调用 f.doTransition(),需要用户手动调用 f.Transition() 来触发状态转换
return asyncError
}
return err
}

f.leaveStateCallbacks 就是在执行 leave_start 回调函数,其实现如下:

1
2
3
4
5
6
7
8
9
10
11
12
func (f *FSM) leaveStateCallbacks(ctx context.Context, e *Event) error {
if fn, ok := f.callbacks[cKey{f.current, callbackLeaveState}]; ok {
fn(ctx, e)
if e.canceled {
return CanceledError{e.Err}
} else if e.async { // NOTE: 异步信号
return AsyncError{Err: e.Err}
}
}
...
return nil
}

这里最关键的一步就是在 else if e.async 时,返回 Sentinel Error AsyncError

而对 f.leaveStateCallbacks(ctx, e) 的调用一旦返回 AsyncError,就说明是要进入异步状态转换逻辑。

此时会为 f.transition 重新赋值,并标记为异步状态转换:

1
2
3
f.transition = transitionFunc(ctx, true) // NOTE: 标记为异步转换状态
// NOTE: 如果是异步转换,直接返回,不会同步调用 f.doTransition(),需要用户手动调用 f.Transition() 来触发状态转换
return asyncError

并且返回 asyncError,这次 Event 事件触发就完成了。不过并没有接着去执行 f.transition() 逻辑。所以就实现了异步操作。

到这里,异步转换状态的逻辑,我就帮你梳理完成了。这块可能不太好理解,但是你跟着我的思路,执行一遍示例代码,然后深入到源码,按照流程再梳理一遍,相信就就一定能理解了。

总结

上一篇文章我们一起学习了如何利用有限状态机 FSM 实现程序中的状态转换。

本篇文章我带你完整阅读了有限状态机的核心源码,为你理清了 FSM 的设计思路和它提供的能力。让你能够知其然,也能知其所以然。

并且我还针对不太常用的元信息操作和异步状态转换,提供了使用示例。其实官方 examples 中提供了好几个示例,你可以自行看一下,学完了本文源码,再去看示例就是小菜一碟的事情了。

值得注意的是,因为所有的状态转换核心逻辑都加了互斥锁,所以 FSM 是并发安全的。

本文示例源码我都放在了 GitHub 中,欢迎点击查看。

希望此文能对你有所启发。

延伸阅读

联系我
